오늘 슈퍼돔 마운트하는데... 가이드 pdf가 좀 이해하기 애매하고 요상하길레 작업하면서 한 방법토대로 작성해봄니다

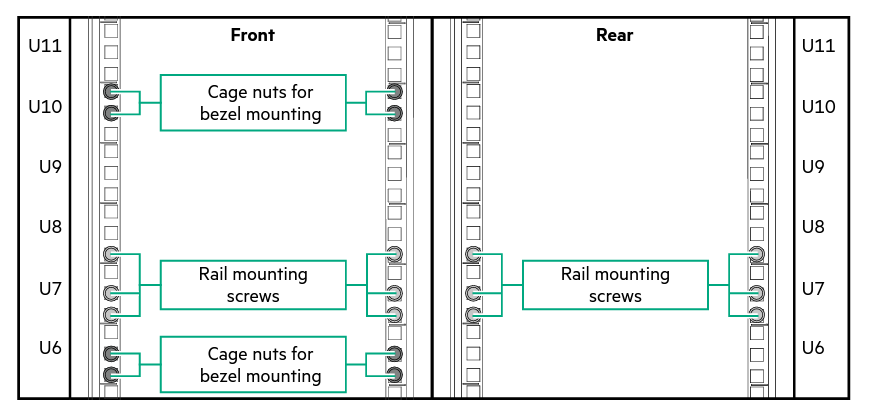

마운트 레일 위치 확인
앞면 위 아래에 베젤 마운팅 >> 이건 앞면 상판때기 입니다 >> 클립형 너트로 저 위치에 맞게 장착할것
슈퍼돔 박스 해제하면 렉레일이 한 박스에 길게 2개씩 들어있음
슈퍼돔에 붙는 레일과 서버 렉에 붙히는 렉 레일이 하나로 결합되어있음
그래서 서로 두개를 분리해주면됨 동글동글 바퀴달려있는게 서버에 붙는넘임...
사진이 없어서 말로 대체함...
그리고 위에 사진처럼 레일 뒷쪽부분이 나사로 뭔가 고정되어있는데
렉에 맞게 뒤에꺼 완전풀어서 고정한다음 그다음 살짝 나사를 풀어서 움직일 수 있게 조정해서 마운트하면됨
그뒤에 꼭 풀른나사 꽉 쪼일것
이게 위치를 보면 뭔가 어정쩡해보이는데 나사 체결부위가 U시작하는 곳부터(눈금 그려져서 시작되는 부분) 체결하면됨
그리구 놀랍게도 이쪽부분이 앞면이다...
하드는 뒷쪽에 장착됨...
위 사진대로 서버에 레일 마운트는 결합부위가 있는데 그 결합부위대로 끼워넣으면 껴짐
그 후에 나사로 위에 표시된곳을 쪼일것 > 쪼일때 맨 우측 그러니까 앞면일때는 뒷쪽 나사체결하는곳 거기는 구멍보면
저 위치에 나사를 박을수 없음 나사구멍이 안나있기때문 그럼 바로 밑에 나사 구멍있으니 거기에 박으면됨
그런뒤 랙에 마운트하면 끝! 겁나 무거우니 꼭 2명~3명에서 같이 작업하세유

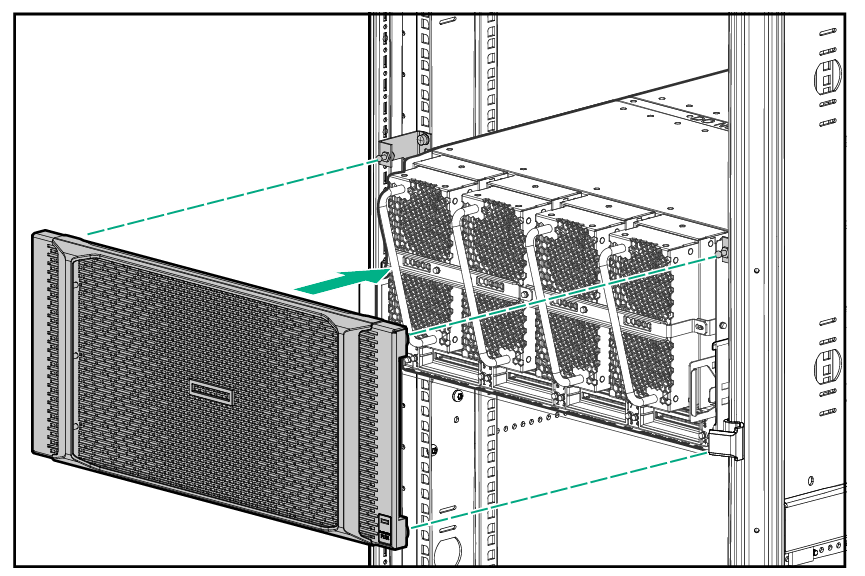

그리구 베젤 뭐시기 장착할라면 맨 위에 사진 참조해서 위처럼 장착하면 됨...
근데 위에 그림 보면 알겠지만 나사조이는곳 앞에 뭔가 튀어나와서 1자로 나사를 못쪼임 ㅡ ㅡ
그래서 비스듬하게 넣어서 쪼이면됨
그다음 베젤이라고 불리는 이 서버 앞가리개 같은거 장착하면 끝
요건 서버 모델명이 우측하단에 표기되도록 꼽으면 끝
그리고 hpe에서 만든 슈퍼돔 랙이 아닌이상 문이 안닫힘...문 뜯고 선 작업하고 문 뜯고 써야함
끝
